系统概述
当电缆发生故障时，将导致漏电电流增大，接地线上电流会同时增大。如不及时处理，将会对电缆的长期寿命和短时运行安全造成极大的影响。
高压电缆护层电流监测系统，通过在电缆护层接地线上安装一套接地电流采集装置，实现对电缆接地电流的实时监控；一旦电缆发生故障，系统会发出报警，提示相关人员对电缆故障进行及时处理，大大提高了电缆运行的安全性。该系统主要应用于交叉互联护层接地电流监测、保护接地线监测、直接接地线监测、GIS终端接地线监测等方面。

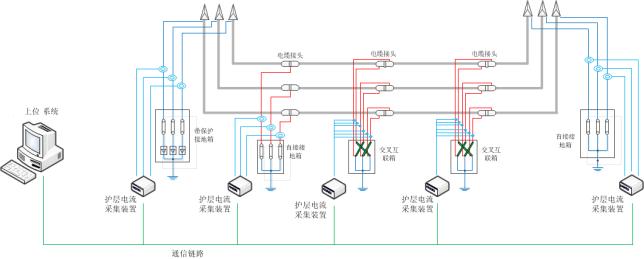

系统组成
系统主要由以下三部分组成：
采集装置：采集主要实现接地电流感应与采集，并把采集的数据通过通信链路传回上位软件；
通信链路：主要用于连接采集装置与上位软件系统，可以以485总线、工业现场以太网的方式构成通信链路；
上位系统：主要由工业计算机、护层电流上位软件及打印机等辅助设备组成。

系统应用
交叉互联护层接地电流监测
保护接地线监测
直接接地线监测
GIS终端接地线监测
